AN800 Centrale pour le contrôle de combustion extensible

Unité d’enregistrement de la combustion pour 1 à 4 chaudières, sans sondes.

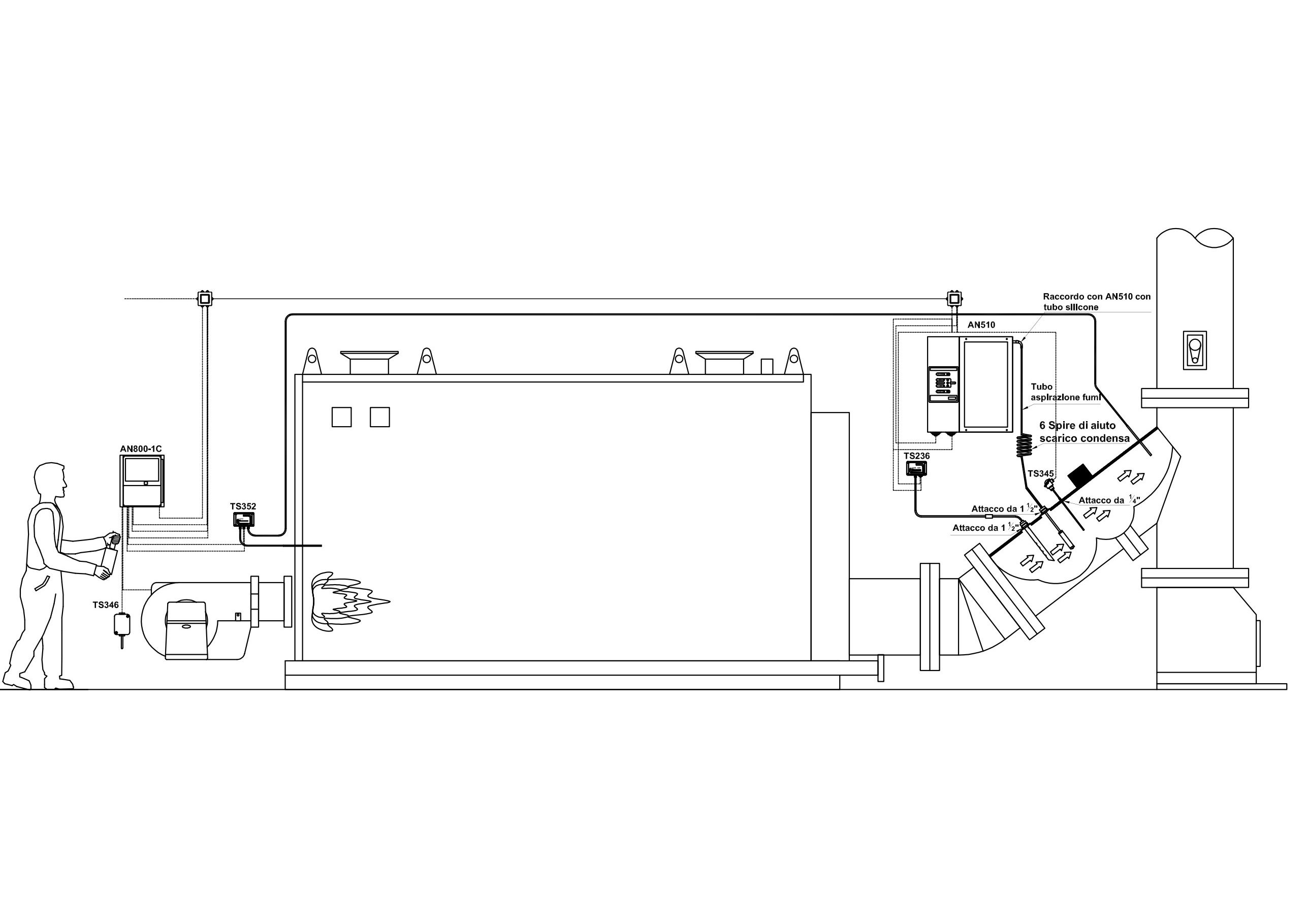

L’Unité Centrale AN800 est l’équipement principal du système fixe d’analyse des fumées, qui gère les signaux provenant des sondes périphériques installées sur les chaudières (Max 4). L’unité est contenue dans un boîtier en polypropylène avec une porte transparente en polycarbonate et un indice de protection IP65. Sur le panneau avant, il y a un écran tactile couleur de 10,1 pouces. Il est géré par Windows 10.

À l’intérieur du boîtier, les circuits électroniques suivants sont installés :

La Carte Principale comprend un microcontrôleur 16 bits, qui traite toutes les données entrantes, les affiche sur l’écran et les stocke dans une mémoire Flash de 8 Mo plus une mémoire Panel PC de 30 Go. Elle gère également les relais d’alarme. La communication avec l’extérieur est possible via LAN, USB, sortie RS232 ou RS485 isolée utilisant le protocole Modbus RTU binaire. Les données sont mises à jour environ chaque seconde.

Le Registre des Données Valides indique si les données présentes dans les autres registres doivent être prises en compte. Sa valeur devient 1 lorsque le brûleur de la chaudière fonctionne à plein régime et 0 dès que le brûleur s’éteint.
